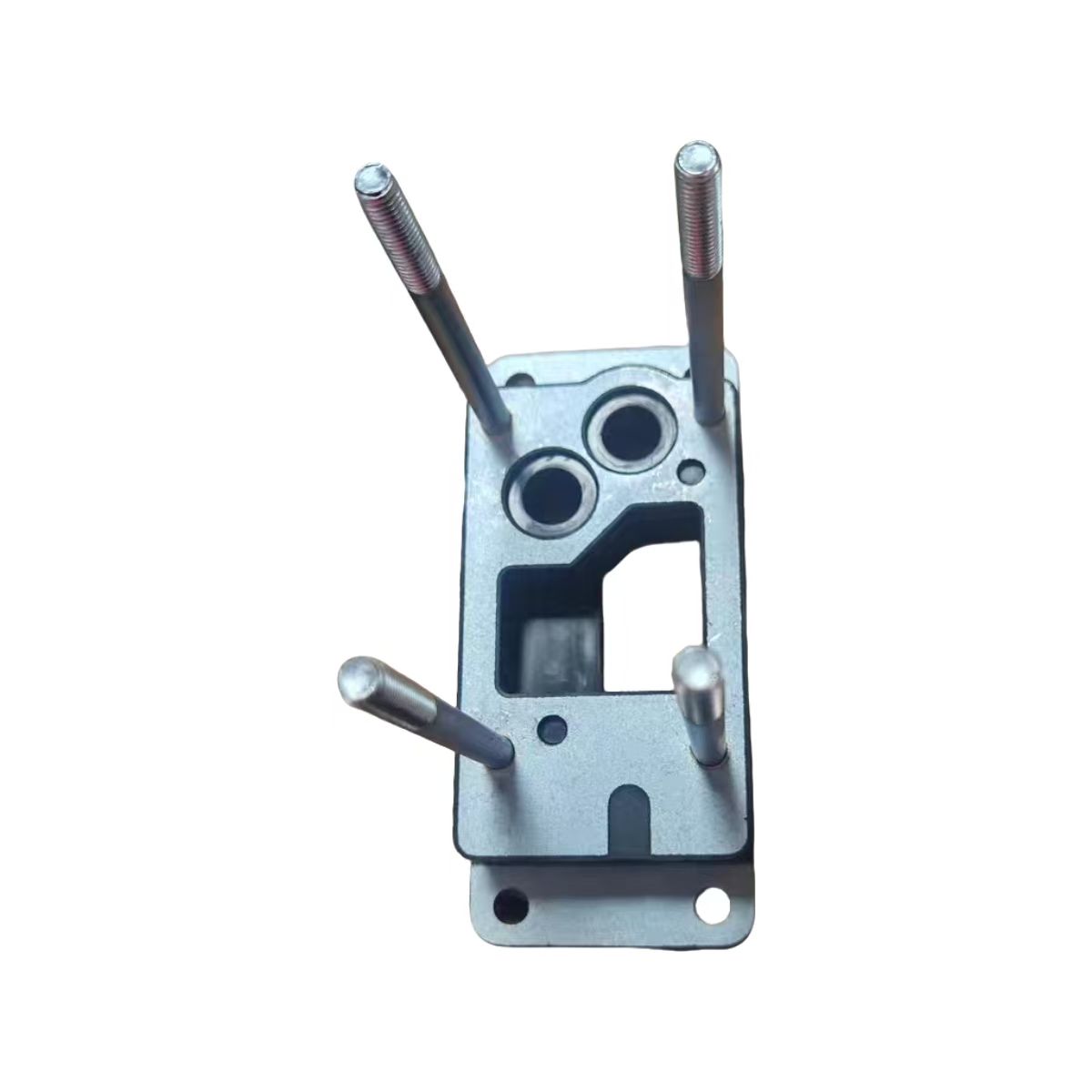

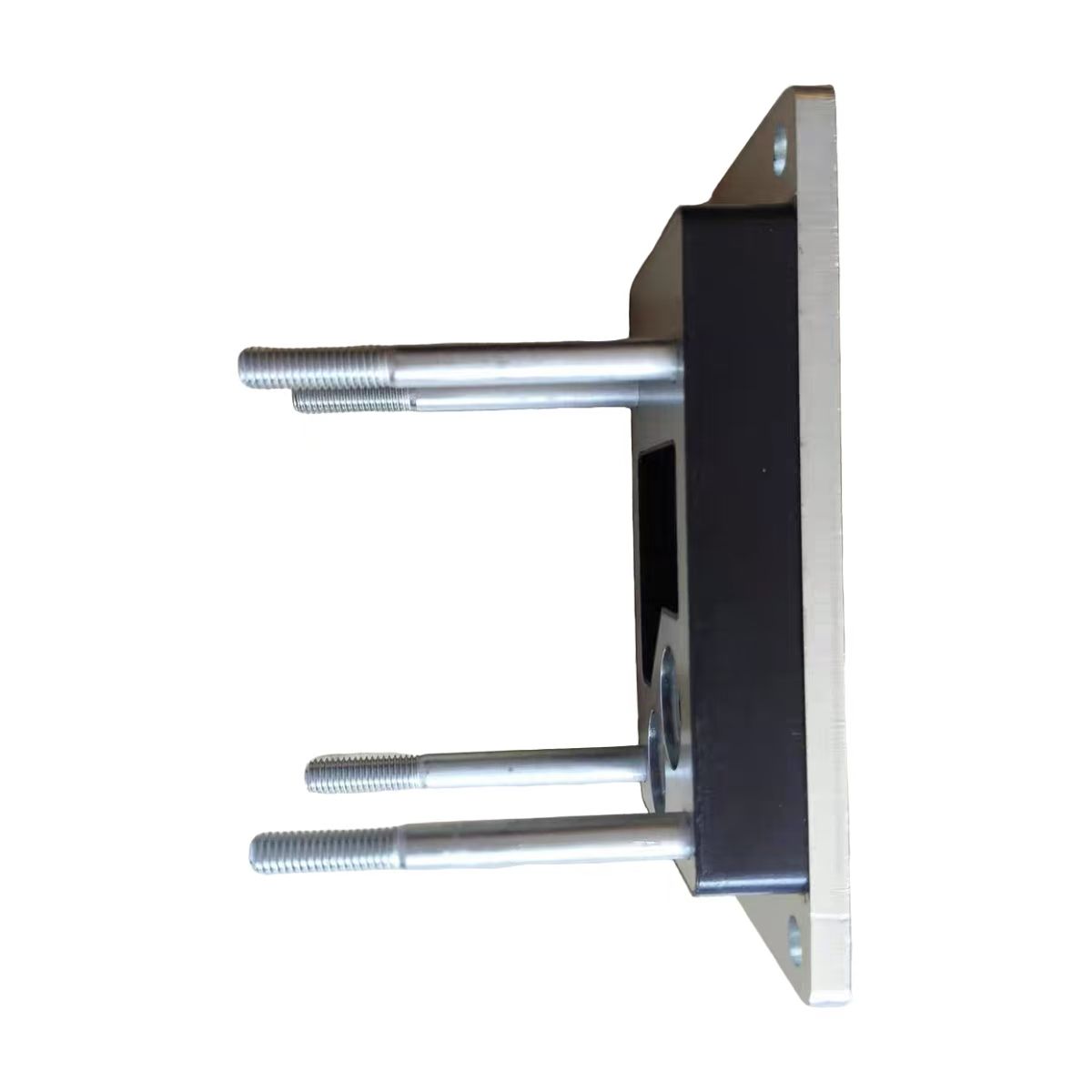

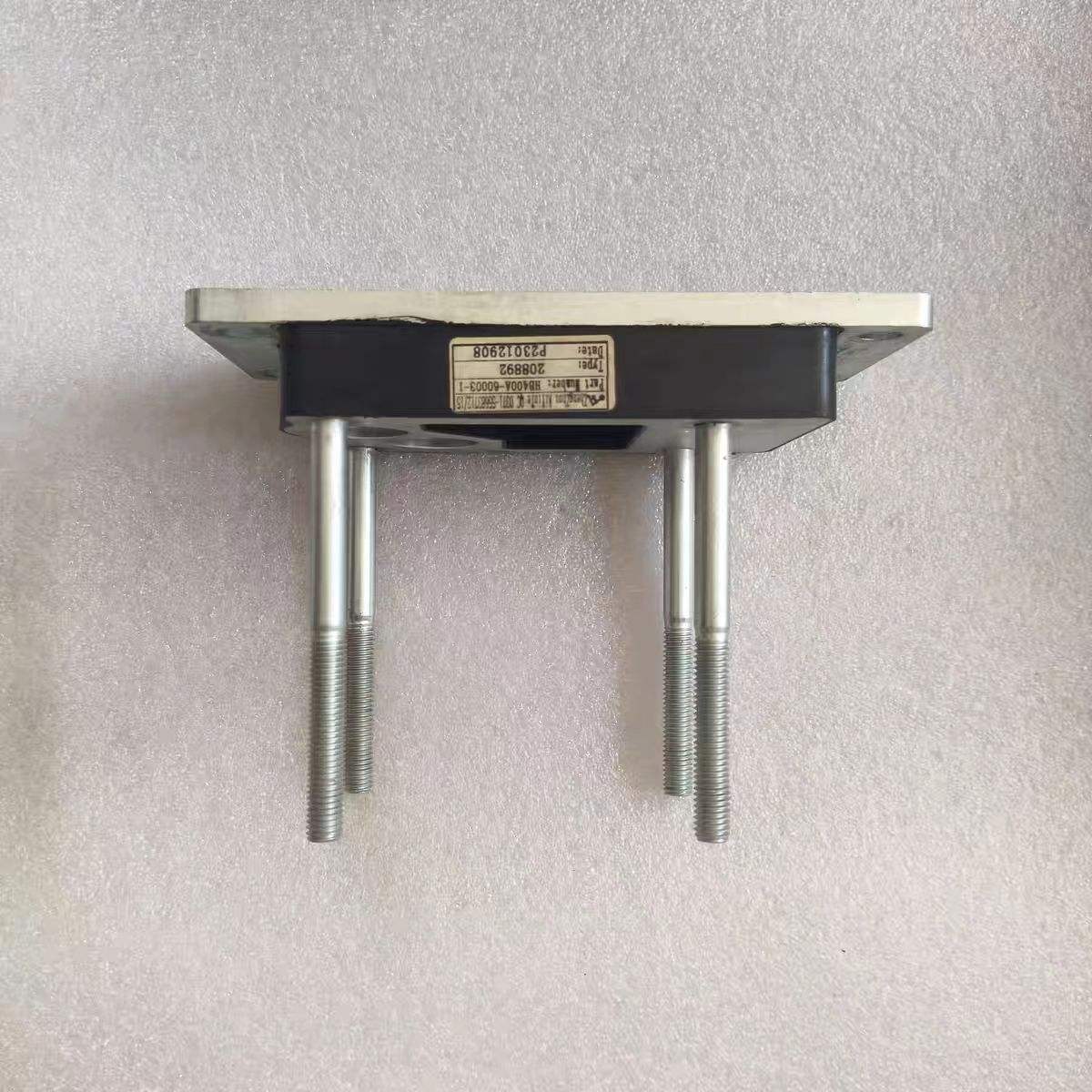

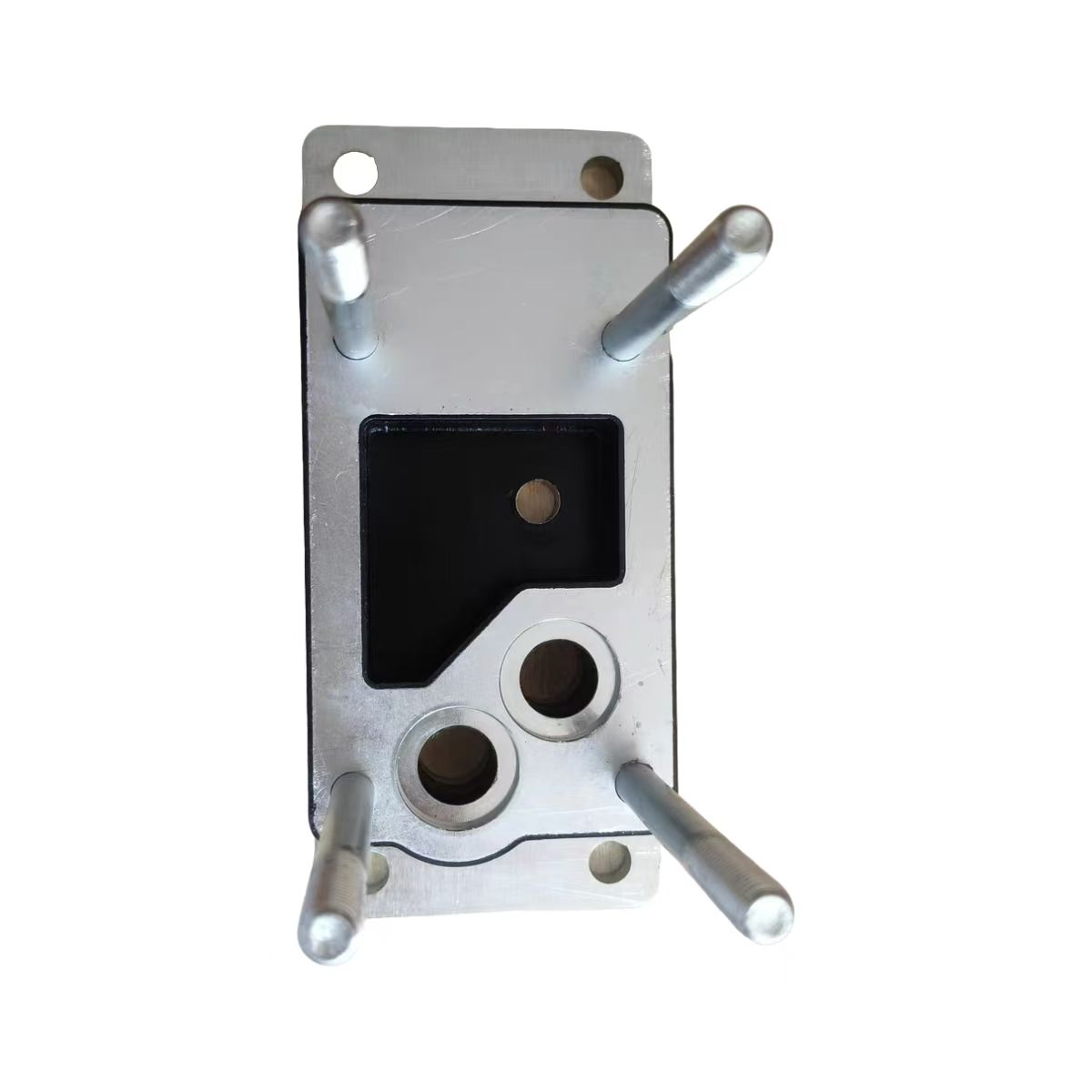

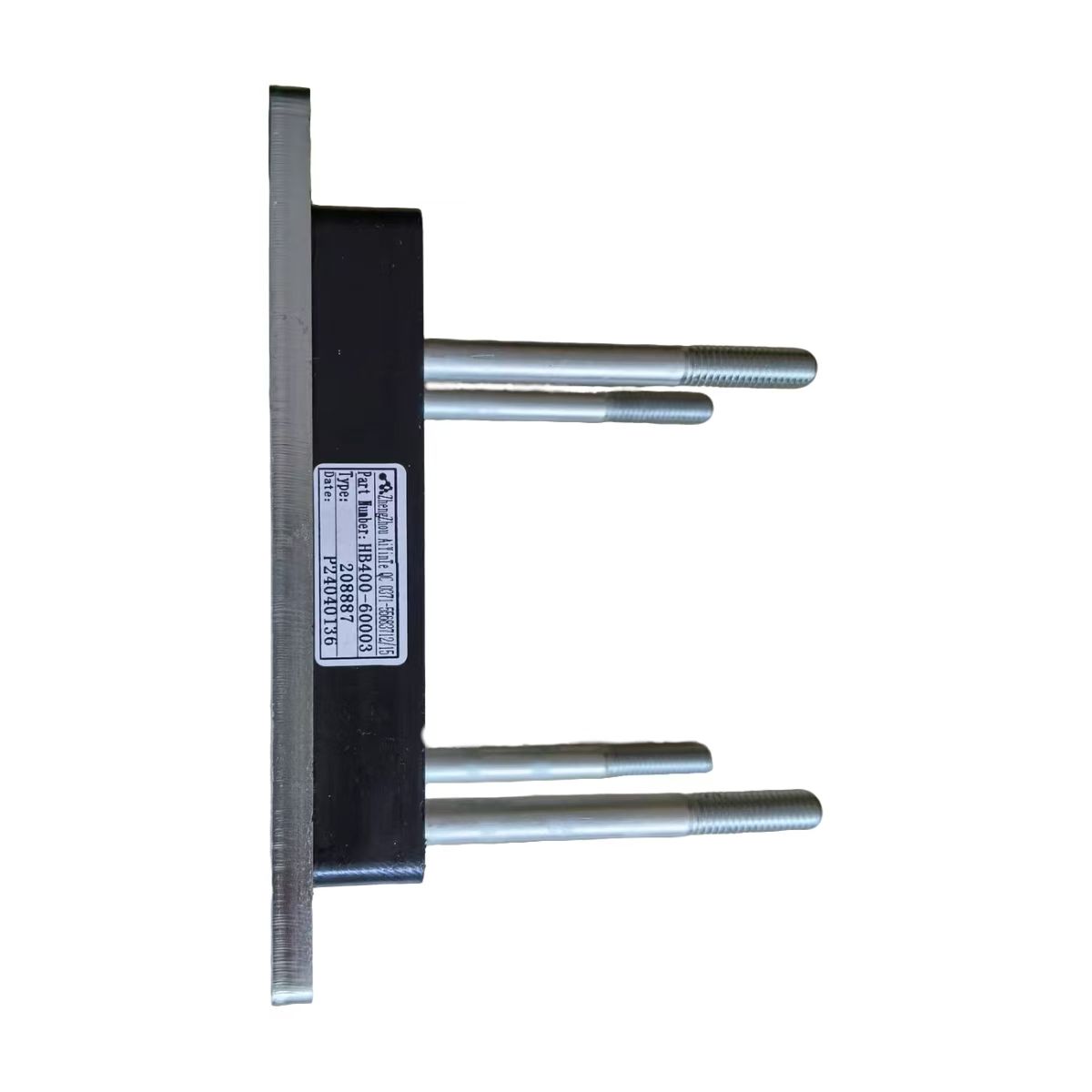

لوحة التخميد المثبط الهيدروليكي السريع لشاحنة شكمان

إن لوحة التخميد المثبط الهيدروليكي FAST لشاحنة Shacman عبارة عن مكون تركيب وقائي توفره شركة Skyond، ويتم تصنيعها في منشأتنا في الصين. تم تصميم لوحة التخميد هذه لصمام التحكم النسبي الهوائي في أنظمة المثبط الهيدروليكي FAST، والتي توجد عادة في شاحنات Shacman الثقيلة بما في ذلك سلسلة X5000، وX6000، وM3000S، بالإضافة إلى العلامات التجارية الأخرى المجهزة بمثبطات FAST مثل Sinotruk HOWO، وYutong، وYaxing. يتم تركيب لوحة تخميد المثبط مباشرة على مجموعة جسم صمام التحكم، لتأمين الصمام النسبي الذي ينظم ضغط الهواء الداخل إلى حوض زيت المثبط. يحدد التحكم في الضغط تدفق الزيت إلى غرفة العمل، والذي بدوره يتحكم في عزم دوران الكبح. تسمح لوحة التخميد البالية أو المفقودة باهتزاز مفرط للوصول إلى صمام الدقة، مما يؤدي إلى كبح غير منتظم، أو تأخير التعشيق، أو فشل الصمام بالكامل. يؤدي استبدالها بلوحة التخميد المثبط إلى استعادة التشغيل المستقر للصمام والقوة الهيدروليكية المتسقة لتحقيق تباطؤ أكثر أمانًا للمركبة.

مزايا المنتج

يؤمن الصمام النسبي ضد الاهتزاز.

تعمل لوحة التخميد المثبط الهيدروليكي FAST لشاحنة Shacman على تثبيت الصمام الكهرومغناطيسي النسبي بقوة على جسم صمام المثبط. ويمنع هذا حركة الصمام أو تشويه الإشارة الناتج عن اهتزاز الطريق وارتداد السيارة، مما يضمن استجابة المثبط لأوامر السائق بشكل متسق.

يطيل عمر خدمة المكونات.

من خلال امتصاص طاقة الصدمات والاهتزازات قبل أن تصل إلى الصمام النسبي، تقلل لوحة التخميد من تآكل المكونات الداخلية للصمام مثل البكرة والينابيع والملفات اللولبية. ويترجم هذا إلى فترات خدمة أطول وعمليات استبدال أقل للصمامات على مدار عمر السيارة.

هيكل من المطاط المعدني المركب.

توفر اللوحة الفولاذية تركيبًا متينًا ووضعًا دقيقًا للصمام، بينما تمتص الطبقة المطاطية المربوطة الاهتزازات عالية التردد. يلغي هذا التصميم المتكامل الحاجة إلى دعامات تثبيت وعوازل منفصلة، ​​مما يبسط عملية تجميع الصمام ويقلل نقاط الفشل المحتملة.

يحافظ على مزايا الكبح الأساسية للمثبط.

يتيح الصمام النسبي المستقر للمثبط إمكانية توفير الكبح الكامل بدون تآكل، وأداء ثابت دون بهتان حراري، وتقليل الضغط على فرامل وإطارات الخدمة. بالنسبة لمشغلي الأساطيل، هذا يعني انخفاض تكاليف الصيانة وتحسين الاقتصاد في استهلاك الوقود.

استبدال OEM المباشر.

تتوافق فتحات التثبيت وسمك اللوحة والأبعاد الإجمالية مع مواصفات المعدات الأصلية. لا يتطلب التثبيت أي تعديل على جسم الصمام أو المكونات المحيطة به.

المواصفات الرئيسية

ما هو دور التخميد？

تخدم لوحة التخميد المثبط الهيدروليكي FAST لشاحنة Shacman ثلاث وظائف أساسية في نظام التحكم في المثبط:

تركيب آمن. تقوم اللوحة بتثبيت الصمام النسبي الكهرومغناطيسي بقوة على جسم صمام المثبط. يمنع هذا التثبيت الميكانيكي الصمام من التحرك أو الارتخاء تحت اهتزاز السيارة، مما يحافظ على المحاذاة الدقيقة بين الصمام ووصلاته الهوائية والكهربائية.

تخميد الاهتزاز.تعمل الطبقة المطاطية المدمجة على امتصاص وتبديد طاقة الصدمات والاهتزازات من الطريق ونظام الدفع. بدون هذا التخميد، سينتقل الاهتزاز مباشرة إلى المكونات الداخلية للصمام، مثل البكرة والينابيع والملفات اللولبية، مما يسبب تآكلًا مبكرًا أو استجابة غير منتظمة أو فشلًا كاملاً.

حماية سلامة الإشارة.من خلال عزل الصمام عن الاهتزاز، تمنع لوحة تخميد المثبط الإشارات الكاذبة أو تشويه الإشارة من الوصول إلى وحدة التحكم الإلكترونية. يعتمد الصمام النسبي على إشارات كهربائية دقيقة من وحدة التحكم الإلكترونية لتنظيم ضغط الهواء. يمكن أن يؤدي ارتداد الاتصال الناجم عن الاهتزاز أو الاتصالات المتقطعة إلى إساءة تفسير وحدة التحكم الإلكترونية لموضع الصمام، مما يؤدي إلى تطبيق عزم دوران الكبح بشكل غير صحيح.

بالنسبة للسائق، يُترجم هذا إلى استجابة كبح خطية يمكن التنبؤ بها عبر جميع أوضاع تشغيل المثبط بدءًا من وظيفة الهبوط بسرعة ثابتة وحتى أوضاع الكبح المُفعَّلة بالكامل.

حول بناء المنتج

تتميز لوحة التخميد المثبط هذه ببنية مركبة: لوحة Q235 من الفولاذ الكربوني مرتبطة بطبقة تخميد مطاطية.

لوحة الكربون الصلب Q235.يوفر هذا الفولاذ الهيكلي الصلابة اللازمة لتركيب الصمام النسبي بشكل آمن. إنه يقاوم الانحناء والتشوه تحت قوى التثبيت لمسامير التثبيت وأحمال الاهتزاز من السيارة. تحافظ اللوحة الفولاذية على الاتجاه الدقيق للصمام بالنسبة لجسم الصمام، مما يضمن بقاء التوصيلات الهوائية والكهربائية في محاذاة.

طبقة التخميد المطاطية.تمتص طبقة المطاط الصناعي طاقة الاهتزاز عالية التردد وتحولها إلى حرارة تتبدد عبر اللوحة. تم تركيب هذا المركب المطاطي للحفاظ على خصائص التخميد الخاصة به عبر نطاق درجات الحرارة الذي يتم مواجهته في تشغيل الشاحنات الثقيلة بدءًا من البرد في الشتاء وحتى الحرارة المستمرة من نظام المثبط أثناء عمليات الهبوط الطويلة.

ميزة التصميم المركب.من خلال ربط المعدن والمطاط في وحدة واحدة، توفر لوحة التخميد التركيب الهيكلي وعزل الاهتزاز في مكون واحد مدمج. وهذا يلغي الحاجة إلى دعامات تثبيت منفصلة وعوازل مطاطية، مما يبسط عملية تجميع الصمام ويقلل نقاط الفشل المحتملة.

نماذج المثبط المتوافقة وتطبيقات المركبات

تتوافق لوحة التخميد المثبط الهيدروليكي FAST لشاحنة Shacman مع المجموعة الكاملة من نماذج المثبط الهيدروليكي FAST:

1. FH400B (اتصال متسلسل). يتم تركيبه بشكل متوافق مع ناقل الحركة، وهو مناسب للمركبات حيث تسمح المساحة بتركيب السلسلة.

2.FH240B. نموذج اتصال سلسلة مدمج لتطبيقات القدرة الحصانية المنخفضة.

3. FHB320B (اتصال متوازي). يتم تركيبه بجانب ناقل الحركة، مما يحافظ على واجهة مأخذ الطاقة (PTO).

4.FHB400B. نموذج اتصال متوازي ذو قدرة أعلى.

يتم تركيب موديلات المثبط هذه في المصنع أو يتم تركيبها بواسطة الوكيل على:

1. شكمان X5000، X6000، M3000S، وغيرها من شاحنات شكمان الثقيلة

2. سلسلة ساينو تراك HOWO

3. الحافلات والحافلات Yutong وYaxing

4. العلامات التجارية الأخرى للمركبات التجارية تستخدم مثبطات FAST

بالنسبة إلى ورش العمل ومشغلي الأساطيل، توفر لوحة تخميد المثبط وحدة SKU واحدة تغطي العديد من نماذج المثبط وتطبيقات المركبات، مما يعمل على تبسيط إدارة المخزون.

التركيب والصيانة

يتطلب استبدال لوحة تخميد المثبط الاهتمام بالتفاصيل:

يوصى بالتركيب الاحترافي

يتضمن العمل تفكيك جسم صمام التحكم في المثبط. نوصي بأن يقوم فني يتمتع بخبرة في خدمة المثبط FAST بإجراء عملية الاستبدال.

مواصفات عزم الدوران

يجب ربط مسامير التثبيت إلى عزم الدوران المحدد باستخدام مفتاح عزم الدوران. يمكن أن يؤدي الإفراط في التشديد إلى إتلاف جسم الصمام أو لوحة التخميد؛ يسمح التشديد السفلي بالحركة والاهتزاز.

فحص المكونات المرتبطة

بعد إزالة الصمام، افحص الصمام النسبي نفسه بحثًا عن أي تلف. افحص الختم الدائري بحثًا عن الصلابة أو التشقق أو التشوه، واستبدله إذا لزم الأمر.

اختبار الوظيفة بعد التثبيت

بعد إعادة التجميع، اختبر المثبط من خلال السرعة الثابتة لجميع أوضاع التشغيل، وكل مرحلة من مراحل الكبح للتأكد من قوة الكبح الطبيعية وعدم وجود تسرب للهواء أو الزيت.

يمكن إكمال معظم عمليات التثبيت في أقل من ساعة واحدة بواسطة فني ذي خبرة.

كيف تتحكم Skyond وتختبر الجودة؟

يتم فحص كل لوحة تخميد مثبط هيدروليكي FAST لشاحنة Shacman المقدمة من Skyond قبل الشحن:

التحقق من الأبعاد.يتم فحص مواقع فتحات تثبيت اللوحة وسمكها وأبعادها الإجمالية وفقًا لمواصفات OEM لضمان الإعداد الصحيح.

سلامة السندات المطاطية. يتم فحص الطبقة المطاطية للتأكد من ربطها بشكل صحيح باللوحة الفولاذية، دون وجود فراغات أو انفصال.

الانتهاء من السطح.يتم فحص اللوحة الفولاذية للتأكد من عدم وجود نتوءات أو حواف حادة أو تآكل يمكن أن يؤثر على التركيب أو عمر الخدمة.

اختبار العينة. تخضع عينات عشوائية من كل دفعة لاختبارات الضغط والاهتزاز للتحقق من أداء التخميد.

التصنيع المتقدم في Skyond

تدير Skyond منشأة تصنيع حديثة مجهزة بآلات دقيقة وخطوط إنتاج آلية. مصنعنا قادر على إنتاج لوحة التخميد المثبط الهيدروليكي FAST لشاحنة Shacman والمكونات الدقيقة الأخرى وفقًا لمعايير الجودة المتسقة.

التصنيع باستخدام الحاسب الآلي الدقة. تتعامل معدات CNC الخاصة بنا مع قطع وتشكيل المكونات المعدنية وفقًا للمواصفات الدقيقة. بالنسبة للوحة التخميد، يضمن ذلك مواقع ثقب التركيب الدقيقة، وسمك اللوحة المتسق، والتركيب المناسب لجسم الصمام. تؤثر دقة الأبعاد بشكل مباشر على سهولة التثبيت وقدرة اللوحة على الحفاظ على محاذاة الصمام تحت الاهتزاز.

التجميع الآلي ومراقبة الجودة. تعمل العمليات الآلية على تقليل الأخطاء البشرية وتضمن جودة بناء متسقة عبر عمليات الإنتاج. تخضع كل دفعة للفحص على مراحل متعددة، بدءًا من التحقق من المواد الخام وحتى اختبار المنتج النهائي.

خط ربط مطاطي مخصص. يتم ربط طبقة التخميد المطاطية باللوحة الفولاذية باستخدام عمليات خاضعة للرقابة تضمن الالتصاق المناسب بدون فراغات أو تصفيح. تعد سلامة الترابط هذه أمرًا بالغ الأهمية لأداء تخميد الاهتزاز للوحة طوال فترة خدمتها.

معدات الاختبار. تتحقق أدوات القياس عالية الدقة وأجهزة الاختبار الكهربائية من أداء المنتج في ظل ظروف التشغيل المحاكية. تخضع العينات العشوائية من كل دفعة لاختبارات الضغط والاهتزاز للتأكد من أن خصائص التخميد تلبي المواصفات.

القدرة الإنتاجية. تدعم منشأتنا الإنتاج على نطاق واسع لتلبية الطلبات الكبيرة مع الحفاظ على الجودة المتسقة. بالنسبة لمشغلي الأساطيل والشركات التجارية التي تحتاج إلى شحنات كبيرة، يمكننا توسيع نطاق الإنتاج وفقًا لذلك.

التسليم العالمي والخدمات اللوجستية

تصدر Skyond إلى روسيا وآسيا الوسطى وجنوب شرق آسيا وأفريقيا وأمريكا الجنوبية ومناطق أخرى. يتعامل فريقنا اللوجستي مع:

1. تحميل الحاويات بتأمين مناسب لمنع حدوث أضرار أثناء النقل

2. الوثائق الجمركية للتخليص السلس

3. التوجيه إلى الموانئ الرئيسية للشحن الدولي الفعال

معظم الطلبات العادية للوحة التخميد المثبط الهيدروليكي FAST لسفينة شاحنة Shacman في غضون 7-45 يومًا بعد تأكيد الدفع. بالنسبة للعملاء ذوي المتطلبات المنتظمة، يمكننا ترتيب الشحنات المجدولة أو الاحتفاظ بالمخزون في مستودعات وكيل الشحن من أجل التسليم بشكل أسرع.

الأسئلة الشائعة

س1: ما هي أرقام الأجزاء التي تتوافق مع لوحة التخميد هذه؟

لوحة التخميد متوفرة في شكل HB400-60003 وHB400-60002. مجموعة الصمام النسبي الكاملة مع لوحة التخميد هي HB400-60001.

Q2: كيف يمكنني التأكد من أن لوحة التخميد هذه تناسب شاحنتي؟

تحقق من طراز المثبط على لوحة التعريف الموجودة على جسم المثبط. تشمل الطرز المتوافقة FH400B، وFH240B، وFHB320B، وFHB400B. وبدلاً من ذلك، قم بتقديم رقم VIN الخاص بسيارتك إلى المورد الخاص بك للحصول على المطابقة الدقيقة في كتالوج قطع الغيار الإلكتروني FAST أو Shacman.

س3: ما الذي يجب علي استبداله مع لوحة التخميد؟

فحص الصمام النسبي للضرر. تحقق من عدم وجود تقادم أو تآكل في ختم الحلقة الدائرية، واستبدله إذا لزم الأمر.

س4: هل يمكنني تثبيت هذا بنفسي؟

يتضمن العمل جسم صمام التحكم المثبط. نوصي بالتركيب بواسطة فني يتمتع بخبرة في خدمة المثبط FAST لضمان اختبار عزم الدوران والوظيفة بشكل صحيح.
